Barrage de Vouglans
barrage de Vouglans
Localisation
Pays France France
Cours d'eau Ain
Objectifs et impact
Vocation Énergie
Date de mise en service 1970
Structure
Type Barrage "voute pure"
Hauteur du barrage
(lit rivière) 		103 m
Réservoir
Altitude du réservoir  ?
Volume du réservoir 605 Mm3
Surface du réservoir 1 600 ha
Centrale hydroélectrique
Capacité énergétique 262 MW
Production annuelle 235 GWh/an
Barrage - hydrologie

I. La gestion hydraulique et énergétique

L'importante réserve utile d'eau de la retenue : 425 millions (la 3eme de France), l'importante réserve énergétique qui en découle : 80 GWh, la puissance installée de 264 MW reliée directement au réseau 225 Kv ainsi qu'aux postes de Génissiat et de Champvans, font que l'aménagement de Vouglans a une place particulièrement importante dans la vallée de l'Ain et un classement de centrale nationale

Vouglans, centrale nationale En temps qu'usine nationale Vouglans est à la disposition permanente du dispatching nationale de Paris. Tous ses programmes d'entretien doivent sauf problème de sécurité être négociés avec le CNES (Centre National d'Exploitation du Dispositif) La conduite est assurée par le PCH (Poste de Commande Hydraulique) de Lyon, localisé dans les locaux du dispatching de Lyon, le CRES (Centre Régional d'Exploitation du Dispositif). A cours terme il prendra le nom de PHV (Poste Hydraulique de Vallée) de Lyon, car sa capacité de surveillance des évolutions des débits des rivières sera perfectionnée. Le programme de production de «J», ébauché des mois à l'avance, affiné dans les semaines puis les jours qui précèdent, est définitivement arrêté à «J-1» 17 h00. Communiqué au chef de quart du PCH, il est mis en mémoire dans son ordinateur. A partir de (J) 00 h00 l'ordinateur communique par liaison permanente les consignes de puissance aux différants groupes, qu'il démarre ou arrête suivant les données qu'il a en mémoire. L'ordinateur de la centrale de Saut-Mortier, qui connaît le programme de Vouglans régule la puissance de ses groupes pour démoduler les particulièrement forts débits reçus. La centrale de Coiselet, puis celle de Cize-Bolozon et enfin celle d'Allement terminera ce travail de démodulation pour la rivière d'Ain. Mais les prévision les plus élaborées peuvent être mise à mal par l'homme la technologie ou la nature. De loin l'homme est le moins imprévisible. Tout au plus son intérêt ou son désintérêt pour un film, une émission de variété, un match de football ou de rugby, risque de provoquer un petit écart entre la production et la consommation. Un incident mécanique d'une centrale peut aussi rompre cet équilibre. La nature est autrement imprévisible. Un nuage non prévu (éclairage des bureaux), un degré en plus ou en moins de la température (généralement 1000 MW pour une variation de 1°), une pluie plus ou moindre que prévu (les centrales au fil de l'eau des rivières et des fleuves réagissent particulièrement vite) un orage qui provoque des surtensions suivi de l'arrêt de centrales sur sécurité, et l'équilibre obligatoire est rompu. Avant que l'usagé, même le plus exigent ne le perçoive, les ordinateurs ont détectés l'écart, et des centrales particulièrement choisis ont rétablis la situation. Le dispatching national et les dispatching régionaux chargés de suivre en permanence le réseau, en s'appuyant sur les différents poste de commande hydraulique et les chef de quart des centrales nucléaires et thermiques, modifient peu ou prou les prévisions des autres centrales. Ainsi les centrales qui avaient automatiquement réagis pourront reprendre une marche moyenne pour être à nouveau disponible à palier un nouvel écart production transport.

Et c'est ainsi que Vouglans qu'il soit programmé pour palier automatiquement ou par modification de programme les écarts inévitables voit particulièrement souvent sa marche modifiée. D'ailleurs il peut tout autant produire si le besoin l'exige, ou absorber si des excédents provisoires se font sentir. En effet le groupe réversible peut absorber de l'énergie et reconstituer partiellement la réserve de la retenue. Le fonctionnement en pompe du groupe 4 réversible s'appuie sur la loi du marché. Le prix de l'énergie fluctue avec la demande, même si le prix réellement vendu ne reflète par complètement la réalité. Dans les périodes de forte demande Vouglans produira ou sera en réserve, dans les périodes de faible demande Vouglans absorbera ou sera à l'arrêt. Ainsi a été défini le rôle de Vouglans au service exclusif du dispositif production transport. Les autres rôles dévolus peuvent le modifier légèrement ou profondément.

Vouglans Réserve énergétique Au delà des programmes journaliers, Vouglans peut déplacer vers des périodes de fortes demandes des réserves énergétiques constituées en période de faible demande. Ainsi le cycle stockage destockage de la retenue recoupe le cycle faible demande forte demande. Par chance le régime hydraulique de l'Ain s'inscrit bien dans ce cycle. Partant d'une retenue pleine à la sortie de l'été, Vouglans accompagne par sa production le redémarrage des entreprises après la baisse d'activité de l'été. La centrale est alors partie pour une longue période de production car se superposera bientôt à la reprise économique, le froid de l'hivers avec ses besoins en chauffage. La pose n'apparaîtra qu'au début du printemps en vu de reconstituer les réserves pour préparer la prochaine demande.

Vouglans Réserve Hydraulique La retenue de Vouglans pourrait permettre en année moyenne de stocker 1/3 des apports, sans turbiner. Même si elle n'est pas utiliser avec tout autant d'amplitude, sa position à l'amont du confluant Ain/Bienne, lui permet lorsque les débits avals sont grossis par les crues de ne pas les augmenter. Cette exploitation sert à minimiser les pertes fatales. La centrale de Cize-Bolozon le point d'étranglement est équipé à 190 m³/s. Au niveau de cette centrale 40% du débit naturel provient de Vouglans. En moyenne par conséquent, jusqu'à un naturel de 320 m³/s, un arrêt total de Vouglans permet d'éviter tous déversement dans le reste de la vallée. En jouant sur les réservoirs même faibles de ces centrales on peut escompter se protéger jusqu'à 350 m³/s. Au delà, la dernière centrale de la chaîne, Allement équipé à 220 m³/s ne déversera que pour un naturel de 370 m³/s. Coiselet équipé à 240 m³/s est localisé immédiatement à l'aval du confluant. A cet lieu les débits se répartissent aussi entre l'Ain et la Bienne Coiselet déversera pour un naturel supérieur à 480 m³/s. On peut mesurer tout l'intérêt de Vouglans dans l'augmentation de la productivité globale de la vallée, car l'eau stockée à chaque crue sera turbinée dès que les débits dans l'Ain le permettra. Si le niveau dans Vouglans le permet, le destockage attendra la baisse des débits de la Saône, et même si envisageable de la totalité du Rhône. Ainsi l'eau stocké pendant les crues peut être rentabilisé pour la totalité des centrales jusqu'à la mer, soit sur près de 400 m de chute.

Cette réserve est aussi utilisée en période de basse eau pour maintenir un niveau suffisant dans le Rhône au droit de la centrale de Saint-Alban et permettre le maintient en activité de cette centrale essentiellement pendant les week-end d'automne. Le maintient à cote haute de la retenue en été permet aussi de satisfaire nos partenaires utilisateurs de l'eau. En effet les rives de la retenue de Vouglans sont particulièrement abruptes, et les plages ne peuvent être praticable qu'à cote haute Aussi un accord EDF Préfecture fixe une cote minimale à respecter selon certains critères. Il permet aussi de faire face aux besoins exprimés par la cellule d'alerte de la basse vallée de l'Ain garante de la vie piscicole, qui en période d'étiage en juillet et août peut demander des lâchés pour refroidir et renouveler l'eau.

La possibilité d'accumulation du barrage est un atout important pour l'écrêtage des crues de l'Ain. Car au delà de l'augmentation de la productivité, il sert à stocker les pointes de débits. Aussi depuis l'origine Vouglans n'a pas déversé (uniquement quelques heures). Ainsi en 1990 et 1991 lors de crues de l'Ain de 800 m³/s Vouglans est resté à l'arrêt, écrêtant de plus de 600 m³/s les débits déjà à 1100 m³/s à Allement, évitant des dégâts et inondations importantes dans la plaine de l'Ain. La totalité de la population de la vallée se sent protégé par cette immense réservoir qui jusqu'à désormais n'a pas déçu. Même si cet écrêtage peut être limité en cas de crues successives qui ne permettraient pas de retrouver un creux suffisant, son effet sera toujours positif.

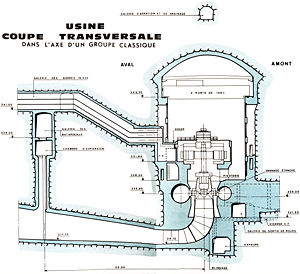

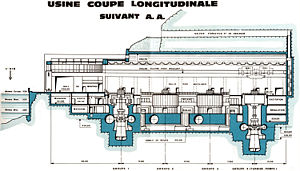

Caractéristiques

Plan d'ensemble
Plan d'ensemble

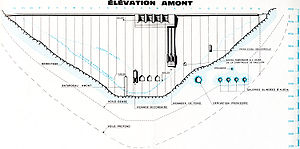

Elévation amont

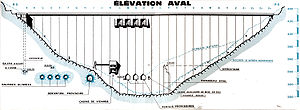

Elévation aval
Coupe transversale sur une vidange de fond
Coupe transversale sur un évacuateur de surface et au droit de la vidange basse de mise en eau
